2008年11月12日

C木工工事

呼吸する家」の仕組みを図解してみました。

にほんブログ村 住まいブログへ

完成するまでD17

2重通気層構造とする
外壁と内壁の間に第一通気層を設け、内壁の中に第二通気層を設けます。
第二通気層には「気管呼吸」の役目をさせます。


床下・内壁の中・天井裏など空気のよどみが無いように空気の流れる道を各所に施して有ります。
下の写真は、

●部屋と部屋の間仕切り壁の床部分に通気が設けられています。(テープが張ってある場所)
●柱に空気が通る薄い溝が掘られ、間柱のも円形の空気穴が設けられます。
●2階の梁下にも小さな溝が掘られています。



完成するまでD18

完成するまでD19

完成するまでD20

部屋の壁には通気素材を使用し「皮膚呼吸」の役目をさせます。




遮熱シート工事
遮熱シートを貼り、外壁サイディングの下地となる胴縁を付けていきます。
その後軒裏の下地も組み、ケイカル板を貼ります。

完成するまでC1

完成するまでC2

<桁下まで遮熱シートがしっかり貼りこまれています>

参考・・・断熱材が入っていれば夏も涼しいと考えがちですが屋根や外壁から伝わった熱が断熱材に蓄えられ、その熱容量を超えると室内に熱気がこもるようになるのです。夏の屋根裏は、実に70℃にも達します。その熱を受けて、断熱材の温度も極めて高くなっていることが確かめられています。これを避けるには、屋根裏に熱が留まらないようにする必要がありますが、熱の侵入を防ぐ方法それが、「遮熱」という考え方です。


完成するまでC3

完成するまでC4

完成するまでC5

小屋裏の空気が屋根の上に付けた『ハットヘルス』から出るように施工します。遮音シートを屋根裏に貼り、完了したら断熱材を張ります。

この工事の段階で、内部の電気配線工事・ベランダの防水工事・ユニットバス工事が始まりました。

完成するまでC6

完成するまでC7

完成するまでC8

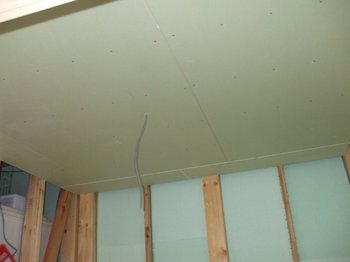

天井組・天井貼りが行われています。

完成するまでC9

完成するまでC10

完成するまでC11

<WC・洗面所など湿気の発生が特に多い洗面所などは、耐水ボードを貼ります。>

あらかじめ呼吸する家で設置が必要なヨドマーズ(対流扇:空気を動かす機械)や物干等が付く場所には補強を入れます。

完成するまでC12

完成するまでC13

<完成するとこんな感じ>

室内では天井のボード貼りが終了し、床の工事へと移っていきます。
2階の床は3重床構造となっています。
床下地に24mm構造用合板、次に音の響きを抑える効果がある遮音材を張ります。そして仕上げのフローアーを張ります。
勿論、木工用ボンドを使用し丁寧に張り上げます。

完成するまでC14

完成するまでC15

1階の床張り

完成するまでC16

完成するまでC17

完成するまでC18

次に階段造りが始りました。

完成するまでC19

完成するまでC20

キッチンの取り付けも始っています。

完成するまでC21

完成するまでC22

室内各所に『フロアーヘルス』が取り付けられるので巾木上の壁を440mmx57mmでカットします。

シックハウスの原因となるホルムアルデヒドや私たちが生活の中から出す湿気や二酸化炭素などの悪いものは空気よりも重く床に滞在しています。

「呼吸する家」は壁の中の空気が温まる事によって上昇気流がおき、『フローヘルス』
から空気を引き上げますので、悪い空気は室内に滞在しない構造となっています。
夏は床下の冷気を有効利用し涼しくなります。
『フローヘルス』は室内の対面に取り付けるようにします。
空気は吸入り口と排出口がなければ入れ替わらないからです。


完成するまでC23

完成するまでC24

<完成するとこんな感じです>

木工事が終わりました。大工さんご苦労様でした。
遅いですがここで担当の大工さんを紹介します。
須藤建技の須藤棟梁です。

完成するまでC25

完成するまでC26

<須藤棟梁の好きな言葉・座右の銘>
踏まれ強く 使命感を持つ
熱血漢・一期一会
自分に感動できる心、人を感動させる心。(土屋公三)
夢を見、目標をたて現在に最善を尽くせ (土屋公三)
逆境こそ天が自分に与えられた最大のチャンスである。(土屋公三)
